미니볼트가 가장 많이 받는 문의는 가격도 납기도 아닌 규격입니다. "쓰던 나사가 빠졌는데 이게 몇 미리인지 모르겠다", "분해해 보니 나사만 남았다" — 10년 넘게 같은 전화를 받아 왔습니다. 오늘은 그 전화에서 실제로 안내하는 순서를 그대로 적습니다. 자와 눈대중만 있어도 후보를 서너 개까지 좁힐 수 있습니다.
① 직경 — 나사산 바깥을 재면 그게 M 숫자입니다
M2는 나사산의 바깥지름이 약 2mm라는 뜻입니다. 그래서 직경은 나사산이 가장 두꺼운 부분을 재면 됩니다. 골(파인 부분)을 재면 실제보다 작게 나와 한 단계 아래 규격으로 착각하게 됩니다.
버니어캘리퍼스가 있으면 1분이면 끝납니다. 없다면 이렇게 하세요. 초소형 나사는 자로 재면 거의 틀립니다. M1.4와 M1.7은 0.3mm 차이라 눈금으로는 구분되지 않습니다. 대신 미니볼트가 취급하는 직경은 M1.2 · M1.4 · M1.6 · M1.7 · M2 · M2.3 · M2.6 · M3 · M4 아홉 가지뿐이라, 대략 2mm 안팎이라는 것만 알아도 후보는 두세 개로 줄어듭니다.
② 길이 — 접시머리만 기준이 다릅니다

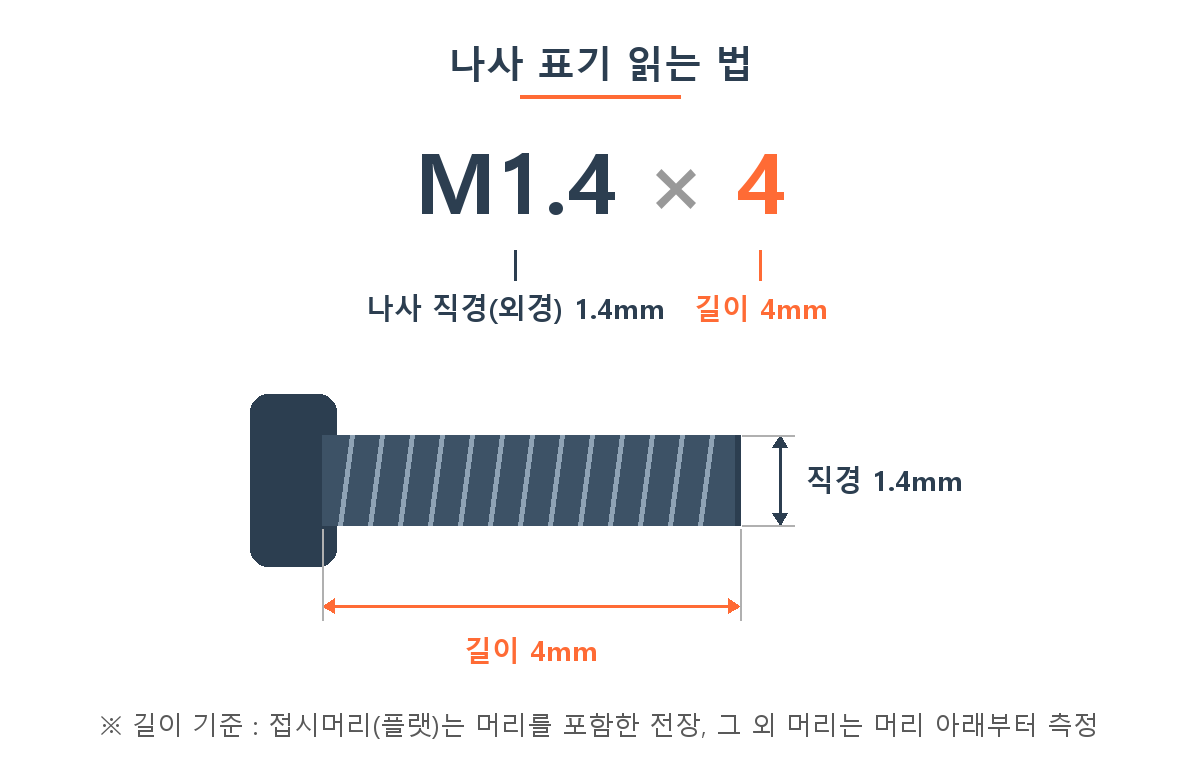

여기서 가장 많이 틀립니다. 접시머리(플랫헤드)는 머리를 포함한 전장이 길이이고, 팬·바인드·평머리처럼 표면 위로 올라오는 머리는 머리 아래부터가 길이입니다. 접시머리는 구멍에 묻히도록 설계된 나사라 머리까지가 체결 깊이이기 때문입니다.
기준을 모르고 재면 머리 두께만큼(보통 1mm 안팎) 어긋나는데, 길이 2~4mm짜리 초소형 나사에서는 이게 한두 단계 차이입니다.
③ 피치 — 잴 필요가 없습니다

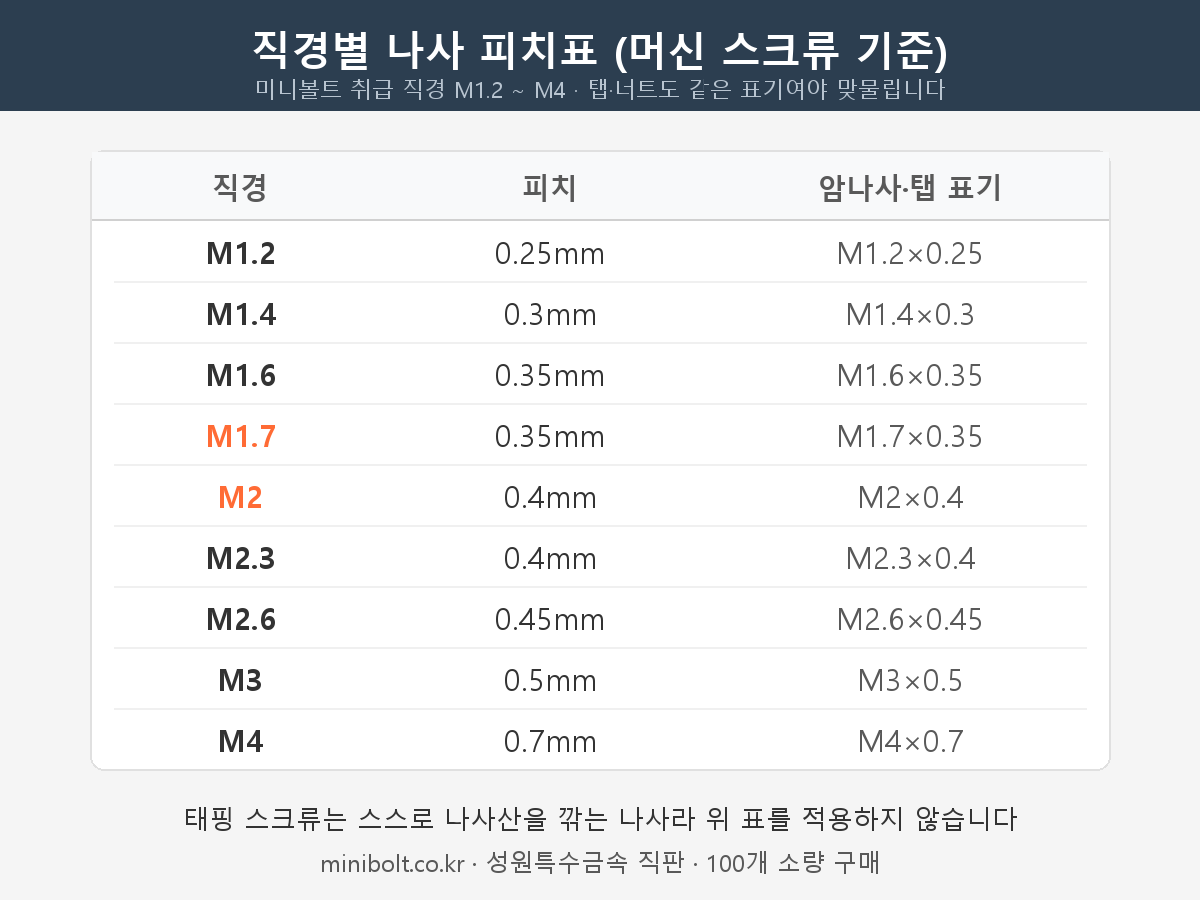

피치(나사산 간격)는 직경이 정해지면 따라옵니다. 머신 스크류 기준으로 미니볼트 취급 규격은 아래와 같습니다.
그래서 직경만 확정하면 피치는 자동으로 결정됩니다. 탭이나 너트를 함께 쓰신다면 같은 표기여야 맞물립니다. 다만 태핑 스크류는 스스로 나사산을 깎는 나사라 이 표가 적용되지 않습니다. 둘의 차이는 태핑나사와 머신나사 구분하는 법에 정리해 두었습니다.
④ 후보 좁히기 — 직경별로 실제 나오는 길이
직경을 대충 잡았다면, 그 직경에서 실제로 만들어지는 길이 범위와 대조해 보세요. 재어 본 길이가 범위 밖이면 직경을 잘못 본 것입니다.
- M1.2 — 피치 0.25mm · 길이 2~8mm
- M1.4 — 피치 0.3mm · 길이 1~11.4mm
- M1.6 — 피치 0.35mm · 길이 2~10mm
- M1.7 — 피치 0.35mm · 길이 1.4~20mm
- M2 — 피치 0.4mm · 길이 2~15mm
- M2.3 — 피치 0.4mm · 길이 2.5~12mm
- M2.6 — 피치 0.45mm · 길이 3~12mm
- M3 — 피치 0.5mm · 길이 3~18mm
- M4 — 피치 0.7mm · 길이 4~14mm
머리 지름과 두께까지 대조하려면 전 규격 치수표를, 카탈로그 표기를 읽는 법은 나사 규격 보는 법을 보시면 됩니다.
⑤ 그래도 모르겠다면 — 사진 한 장이면 됩니다
초소형 나사는 숫자로 설명하기보다 보는 쪽이 빠릅니다. 자 옆에 나사를 올려 찍은 사진과 "어디에 쓰는 물건인지"만 알려주시면, 39년 동안 이 나사만 만들어 온 쪽에서 규격을 짚어 드립니다. 견적·규격 문의로 사진을 보내 주세요.
규격이 확정되면 전체 상품에서 바로 주문하실 수 있습니다. 100개 단위부터 가능하니, 애매하면 후보 두세 개를 한 봉씩 받아 맞춰 보는 쪽이 빠를 때도 많습니다.
